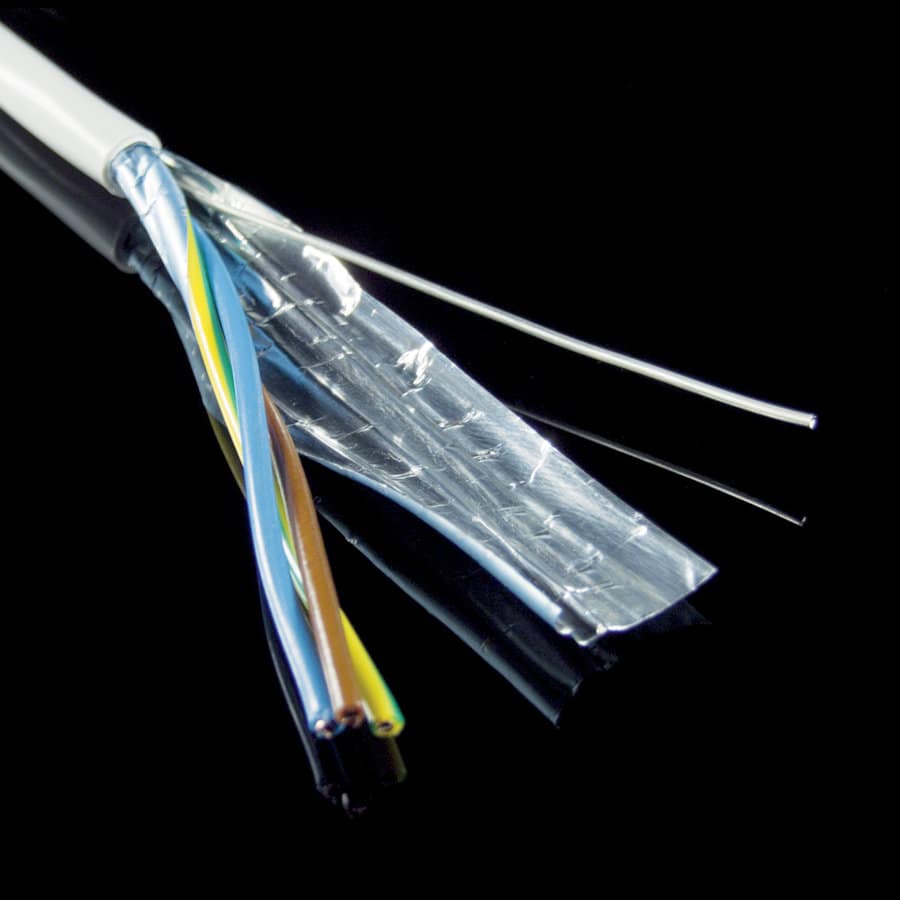

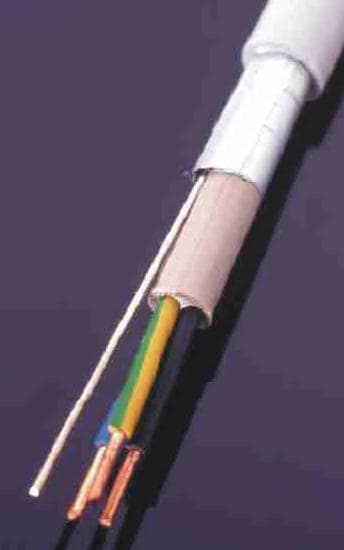

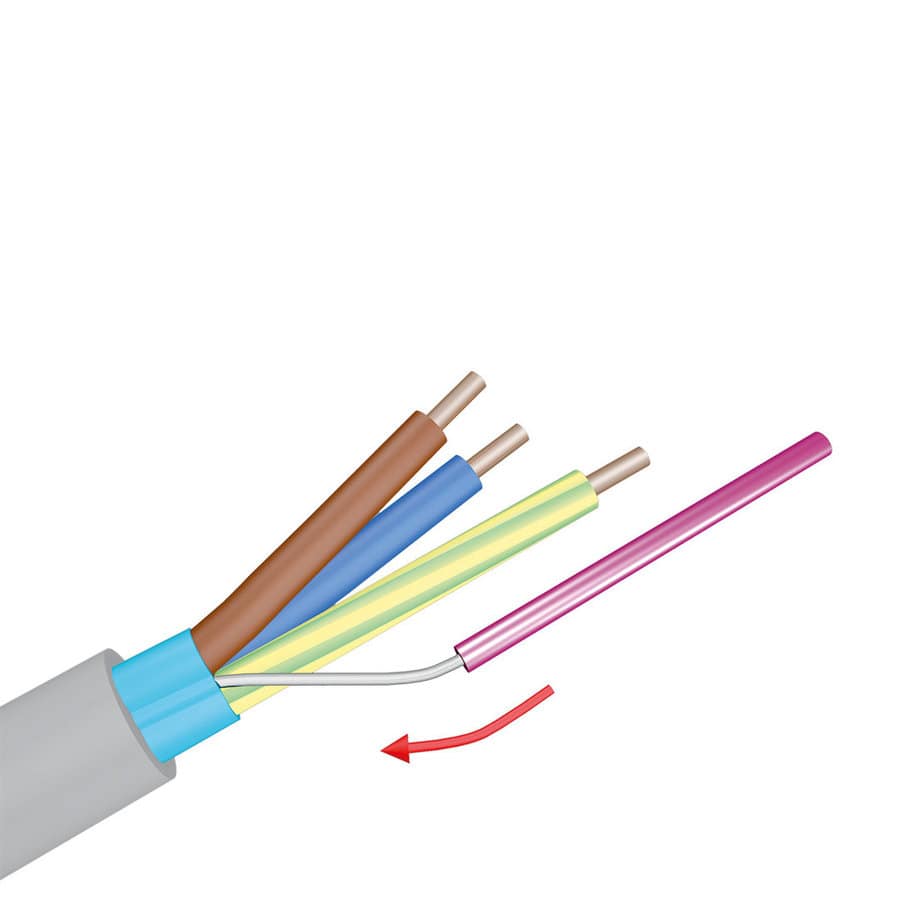

Elektrobiologie – Installationskabel abgeschirmt mit Beilaufdraht (N)HXMH-(St)
- Installationskabel zur wirkungsvollen Begrenzung von elektrischen Wechselfeldern.
- Im Brandfall entstehen keine korrosiven/narkotisierenden Gase. Die Rauchentwicklung bleibt gering.
- beinhaltet keine Weichmacher
- Der Temperaturbereich (nicht bewegt) ist – 40 ºC bis max. + 70 ºC, während der Verlegung + 5 ºC bis max. + 70 ºC. Eine Außenverlegung ist nur möglich, wenn das Kabel nicht direktem Sonnenlicht ausgesetzt wird. Ein Einsatz in Gefahrenbereichen ist nicht gestattet. Das Produkt ist konform zur 73/23/ EWG Richtlinie (Niederspannungsrichtlinie).
- Die Überprüfung der Abschirmung erfolgt nach TCO´99, Band I (MPR II) und DIN EN 50279 (Messabstand 30 cm, Messung gegen Erde, freier Kabelverlauf über mehrere Meter, keine Anschlussbereiche, feldfreie Laborbedingungen).
Technische Daten:
- Länge: 25 oder 100 Meter
- Farbe: lichtgrau RAL 7035
- Querschitte / Ø:
3 x 1,5 mm², Ø 10,4 mm ± 0,2 mm + Schirmbeidraht 1,0 mm²
5 x 1,5 mm² Ø 12,0 mm ± 0,2 mm + Schirmbeidraht 1,0 mm²
3 x 2,5 mm² Ø 11,6 mm ± 0,2 mm + Schirmbeidraht 1,0 mm²
5 x 2,5 mm² Ø 13,0 mm ± 0,2 mm + Schirmbeidraht 1,0 mm² - Biegeradius: nach DIN VDE 0298, nicht bewegt ca. 4 x Durchmesser
- Zusammensetzung: Adernisolation, halogenfrei (vernetztes PE Polyethylen 2XI1) nach DIN VDE 0276 Teil 604 Mantel: plastischer Innenmantel und Außenmantel halogenfreie PE-Polymer-Mischung HM2 nach DIN VDE 0250 Teil 214 – Polymere PEEVA-Gemisch Granulat – Flammschutzmittel Aluminiumtrihydroxid (ATH) Pulver Keine Weichmacher
- Adern: Leiter blank, eindrähtig
- Belastung: (max.) 250 VAC / 50 Hz
- Schutzklasse: 1 – nach DIN VDE 0295
- Prüfung: DIN VDE 0472, Teil 266-2-4 Prüfart C bzw. IEC 332.3 TCO´99, Band I (MPR II) und DIN EN 50279 (Messabstand 30 cm, Messung gegen Erde, freier Kabelverlauf über mehrere Meter, keine Anschlussbereiche, feldfreie Laborbedingungen)
Weitere Informationen: >> PDF
